A liquid crystalline thermosetting-epoxy-based composite was fabricated using diglycidyl ether of 4,4'-biphenol, tin(IV) oxide as a filler, and sulfanilamide as a curing agent. To investigate the thermal behavior, Thermogravimetric Analysis and Laser Flash Apparatus were performed using 3.0−7.0 wt% Tin(IV) oxide. The result showed that the activation energy and thermal conductivity were proportional to the amount of added filler

Diglycidyl ether of 4,4'-biphenol을 기지로 사용하고, tin(IV) oxide를 filler로, sulfanilamide를 경화제로 사용하여 액정성 열경화성 에폭시 기반 복합재료를 제작하였다. TGA와 LFA를 이용하여 3.0-7.0 wt%의 tin(IV) oxide를 분산시켜 제작한 복합재료의 열적 거동을 조사한 결과, 열분해 활성화 에너지와 열전도성이 filler의 첨가량에 비례하는 것으로 나타났다

Keywords: 열경화성 액정 에폭시(Liquid crystalline thermosetting epoxy), 산화주석(Tin oxide), 열분해 활성화 에너지 (Activation energy for thermal decomposition), 열전도도(Thermal conductivity)

현재 에폭시 수지는 기계적, 화학적, 전기적 특성이 우수하고 높은 구조 안정성을 가져 고체 절연 개폐기(solid insulated switchgear, SIS)나 가스 절연 개폐기(gas insulated switchgear, GIS)의 절연 시스템같은 전기, 전자 계통에서 사용, 응용되고 있으며, 우주항공분야에서도 사용되고 있다[1-4]. 이러한 에폭시 수지는 전반적인 특성이 우수하지만 점도가 높고 경화시 열 수축이 일어난다는 단점이 존재하며, 주로 사용되는 전자, 전기 계통에서의 소형화 및 집적화로 인해 더 높은 열적 특성이 필요 해졌다[5]. 때문에 이러한 단점을 보완하기 위해 액정성 에폭시가 주목을 받아왔다. 액정성 에폭시는 강직한 주쇄를 가져 특정 온도 구간에서 자체적으로 배향하는 특징을 가지며, 이를 이용해 말단의 에폭시기를 반응기로 하여 배향성을 제어할 수 있어 열수축을 방지할 수 있다[6]. 또한 액정성으로 인하여 기존의 범용 에폭시 대비 열전도도가 높다는 장점이 있으며[7], 특히 모노머에 큰 방향족 고리를 포함한 액정 고분자의 경우, 배향에 따른 이방성이 나타난다는 단점이 존재하지만, 높은 열저항성을 갖는다는 보고가 있다[8,9]. 본 실험에서는 메소젠으로 biphenyl기를 갖는 Diglycidyl ether of 4,4-bisphenol (DGEBP)를 사용하였다. DGEBP의 경우 강직한 방향족 고리를 주쇄에 포함해 열 저항성이 커 전자, 전기분야에서 사용 시 범용 에폭시 대비 변형이 적을 것으로 생각된다. 또한 경화제로는 Sulfanilamide(SAA)를 사용하였는데, SU 등의 연구에 따르면 BP와 SAA를 사용하여 복합재료를 만들었을 때 다른 에폭시 수지를 사용한 경우에 비하여 높은 Tg를 나타낸 것을 확인할 수 있어 이를 경화제로 선정하였다[10]. 그리고 이방성으로 인한 물성 차이를 보완하기 위해 충전제로 Tin(IV) oxide를 사용하였다. Tin(IV) oxide는 가시광선 영역에서 투명하며 화학적으로 안정하다는 장점을 가지고 있다. 또한 31.38 W/m*K의 높은 열전도도를 가져 복합재료의 열적 특성 향상에 도움을 줄 것으로 예상된다[11]. 본 연구에서는 BP_SAA_Tin(IV) oxide system의 열안정성을 파악하기 위해 열중량 분석기(TGA)를 사용하여 초기 열분해 활성화에너지를 Flynn-wall, Kissinger method를 사용해 계산하여 확인하였으며, 열전도도 측정기(LFA)를 사용하여 열전도도를 측정하였다[12,13].

2.1 시료 및 시약
4,4’-dihydroxybiphenyl(97%), Benzyl trimethyl ammonium bromide(99%), Tin(IV) oxide(100 nm)는 Sigma-Aldrich사에서, Epichlorohydrin(99%), methyl alcohol(99.8%), sulfanilamide(98%), sodium hydroxide(98%)는 삼전화학에서 구입하였다. 모든 시약은 정제 없이 사용하였다.

2.2 Diglycidyl ether of 4,4’- Bisphenol(DGEBP)의 합성
4,4’-dihydroxybiphenyl 10 g, benzyl trimethyl ammonium bromide 0.371 g, epichlorohydrin 85 ml를 4구 플라스크에 넣고 온도는 120^oC로 유지하며 reflux를 실시하여 질소 기류 하에서 마그네틱 바를 이용해서 300 rpm으로 교반한다.       1시간 교반 후 15 w/v% NaOH용액 50 ml를 dropping funnel을 이용하여 약 3시간에 걸쳐서 첨가한다. 상온에서 얻어진 백색의 덩어리에 남아 있는 epichlorohydrin과 NaOH용액을 제거하기 위해 증류수와 메탄올을 이용하여 각각 2번씩 수세하고, 60^oC에서 8시간 이상 진공건조를 하여 DGEBP를 얻는다[10].

2.3 에폭시 경화

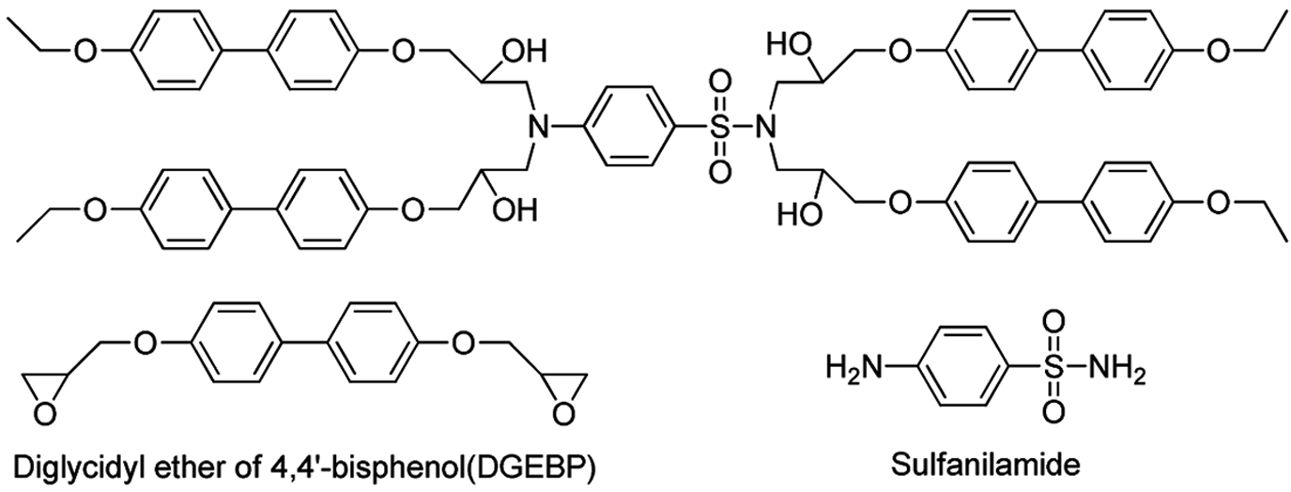

경화제로는 sulfanilamide를 사용하였다. Sulfanilamide는 반응이 가능한 수소가 양 말단에 4개 존재하고 BP는 말단에 에폭시기가 2개가 있으므로 당량비를 1:2로 조절하였다. 용매는 에탄올을 사용하였고 Tin(IV) oxide는 3, 5, 7 wt% 비율로 비이커에 넣고 마그네틱 바를 이용하여 12시간 분산시킨 후 초음파 처리 하였다. 분산 후 테플론 디쉬에 옮겨 담고 150^oC 11시간 동안 경화하였다. Fig. 1에 BP, SAA 및 이들의 경화 구조를 보였다.

2.4 특성 분석
Scanning Electron Microscope(SEM): 단면을 백금으로 코팅한 후 Carl Zeiss사의 SEM(SIGMA)을 이용하여 이미지를 얻었다. Tin(IV) oxide 3-7 wt%를 각각 분산시켜 경화 한 에폭시의 파단면을 촬영하였다.
Energy Dispersive Spectormeter (EDS): Matrix내의 Tin(IV) oxide의 분산성을 확인하기 위해 EDS분석을 수행하였다. SEM과 마찬가지로 Zeiss사의 SIGMA를 사용하였으며 WD는 8.5 mm, 가속전압은 20 kv로 설정하여 이미지를 얻었다.
Differential Scanning Calorimetry(DSC): Perkin-Elmer사의 DSC를 이용하여 질소 기류 하에서 10^oC/min의 속도로 20-200^oC까지 측정하였다.
Cross-polarization Microscope(POM): Nikon사의 OPTIPHOT-POL을 사용하였고, heat-stage를 이용하여 분당 1^oC/min의 속도로 승온, 냉각하여 액정 사진을 얻었다.
Thermogravimetric Analysis (TGA): METTLER TOLEDO 사의 DSC/TGA1을 사용하여 질소기류 하에서 25-1000^oC까지 측정하였다. 각 샘플 당 5, 10, 20, 40^oC/min의 승온 속도로 측정하여 이전 논문에서와 동일한 방법으로 활성화 에너지를 계산하였다[14].
Laser Flash Apparatus (LFA): NETZCH사의 LF457을 사용하여 열전도도를 측정하였다. 질소 기류 하에서 DSC를 사용하여 -10^oC에서 40^oC의 온도 범위내에서 열용량을 측정하였고, 상온에서의 열확산도를 측정해 열전도도를 구하였다.

3.1 합성된 에폭시의 액정성 확인

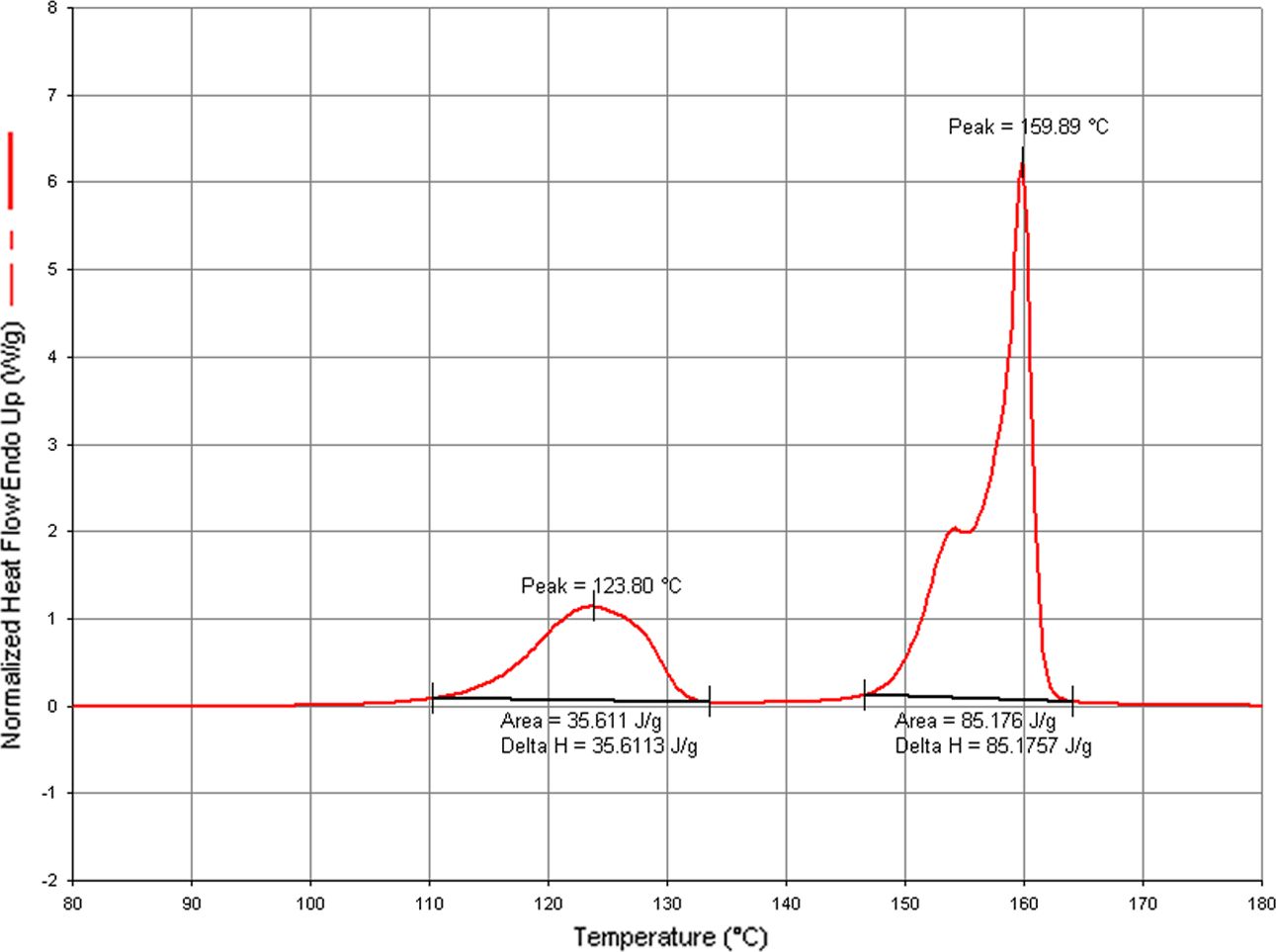

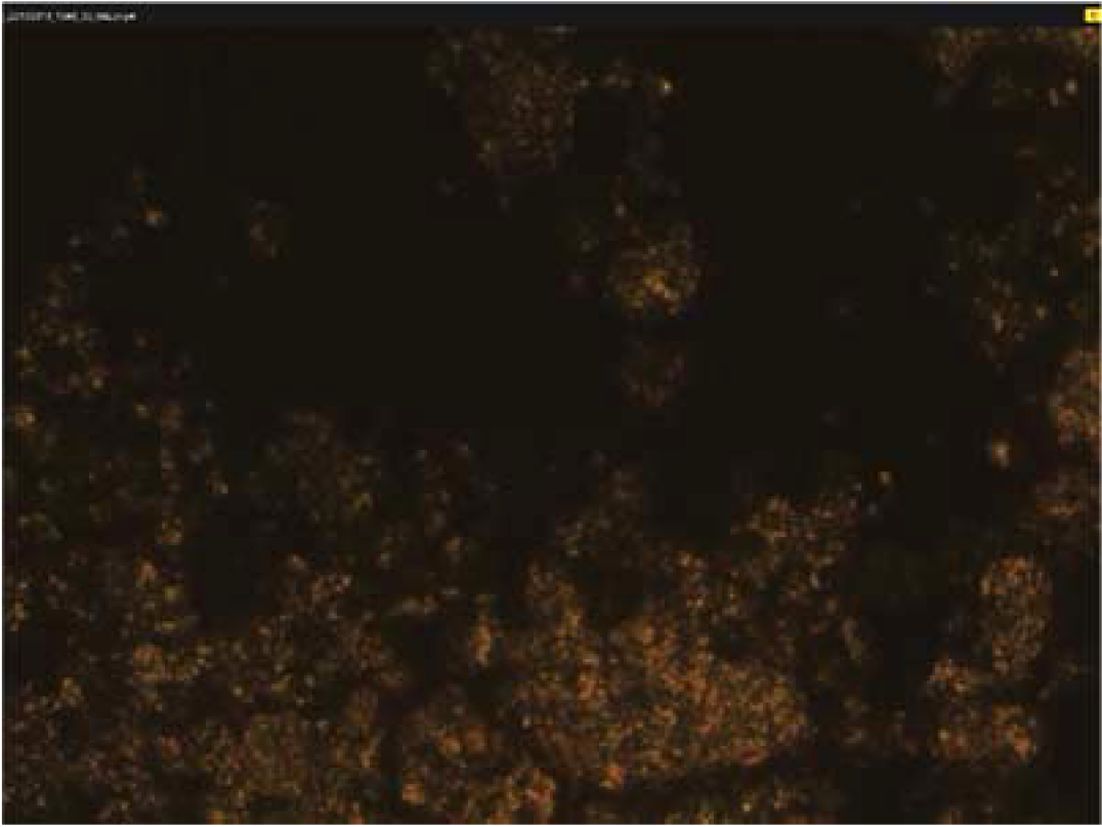

이전 논문에서와 같이 DSC와 POM을 사용하여 125^oC에서 159^oC 사이에서 액정성을 나타내는 것을 확인하였다[14]. 이를 Fig. 2, 3에 나타내었다.

3.2 Filler의 분산성 확인

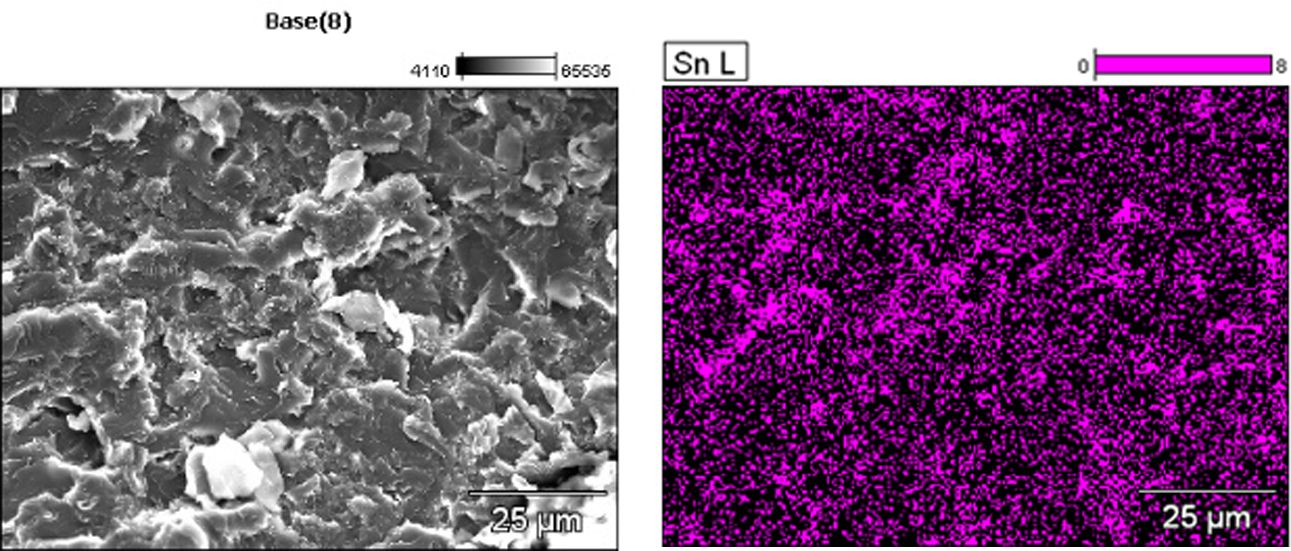

EDS와 SEM을 이용하여 경화된 에폭시 복합재에서의 Tin(IV) oxide의 분산성을 확인하였는데, Fig. 4에서 보이는 바와 같이 시료전반에 Tin(IV) oxide가 분산된 것을 확인할 수 있다.

3.3 TGA를 이용한 열분해 활성화 에너지 측정

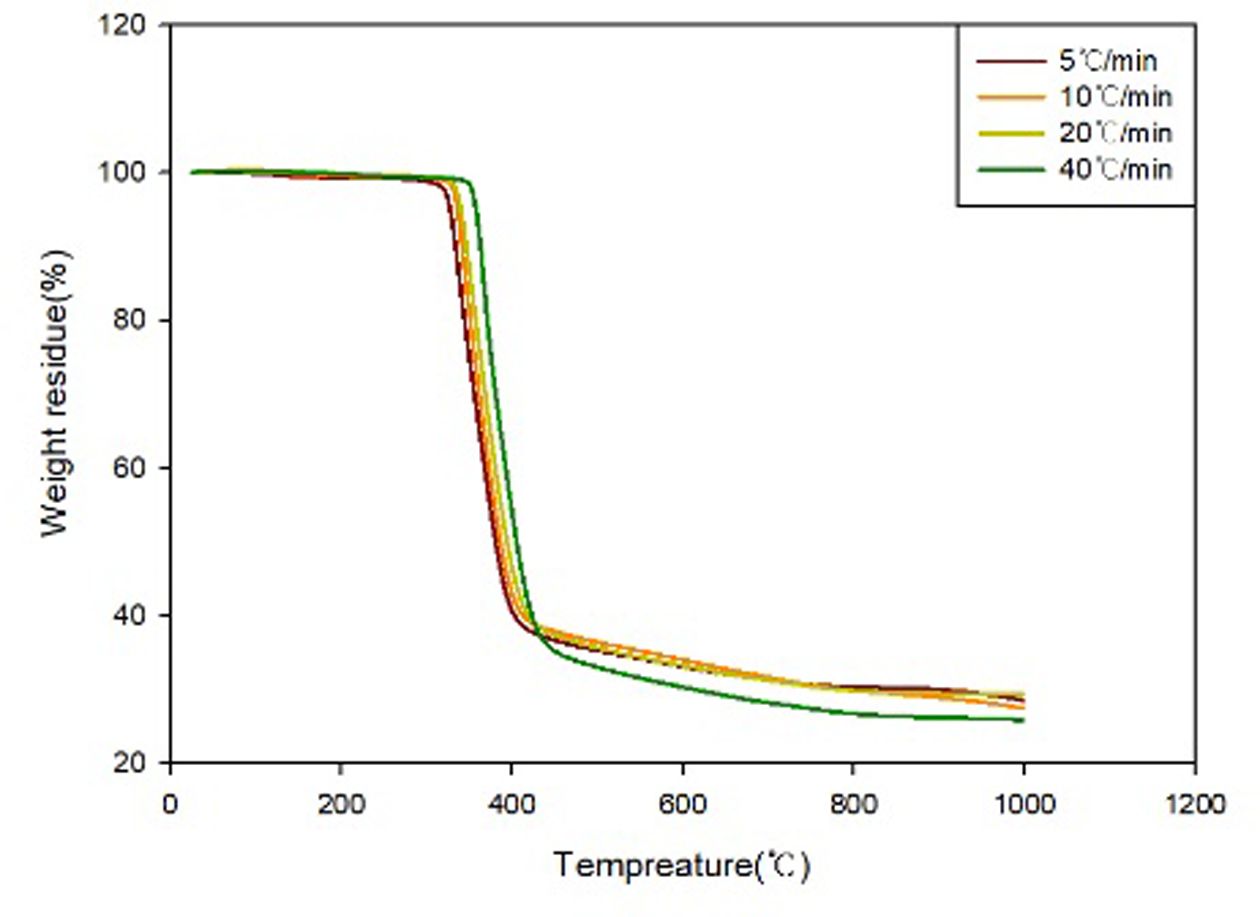

TGA측정은 5, 10, 20, 40^oC의 승온 속도로 25^oC에서 1000^oC까지 범위를 설정하여 각 샘플 별로 측정을 하였다. BP-SAA-Tin oxide 5 wt% system의 비등온 열분해 그래프를 Fig. 5에 나타내었다.
활성화 에너지를 구하기 위해 위의 그래프를 Kissinger method와 Flynn-wall method를 사용하여 분석하였다[15]. Kissinger method는 최대 분해 속도일 때의 값인 식 (1)을 적용하여 식 (2)와 같이 나타내었다[16]. 여기서 우항은 최대 분해 속도의 값이고, T_P는 이때의 온도를 나타내며 E_α를 기울기로 나타낸다.



Flynn-wall method는 해당하는 분해 %의 온도에 대한 값을 적용하는 방법이며 식 (3)과 같이 계산하여 식 (4)로 나타내었다[17]. Kissinger method와 유사하게 우항은 물질의 분해 %에 대한 온도이며, T_P는 이때의 온도를 나타내며 E_α를 기울기로 나타낸다.



두 방법은 Arrhenius 식을 기반으로 비등온 열분해 거동을 구하는 방법이므로 근사치를 취하게 되어 오차가 발생할 가능성이 존재하므로 두 종류의 방법을 모두 계산하여 경향성을 확인하였다.

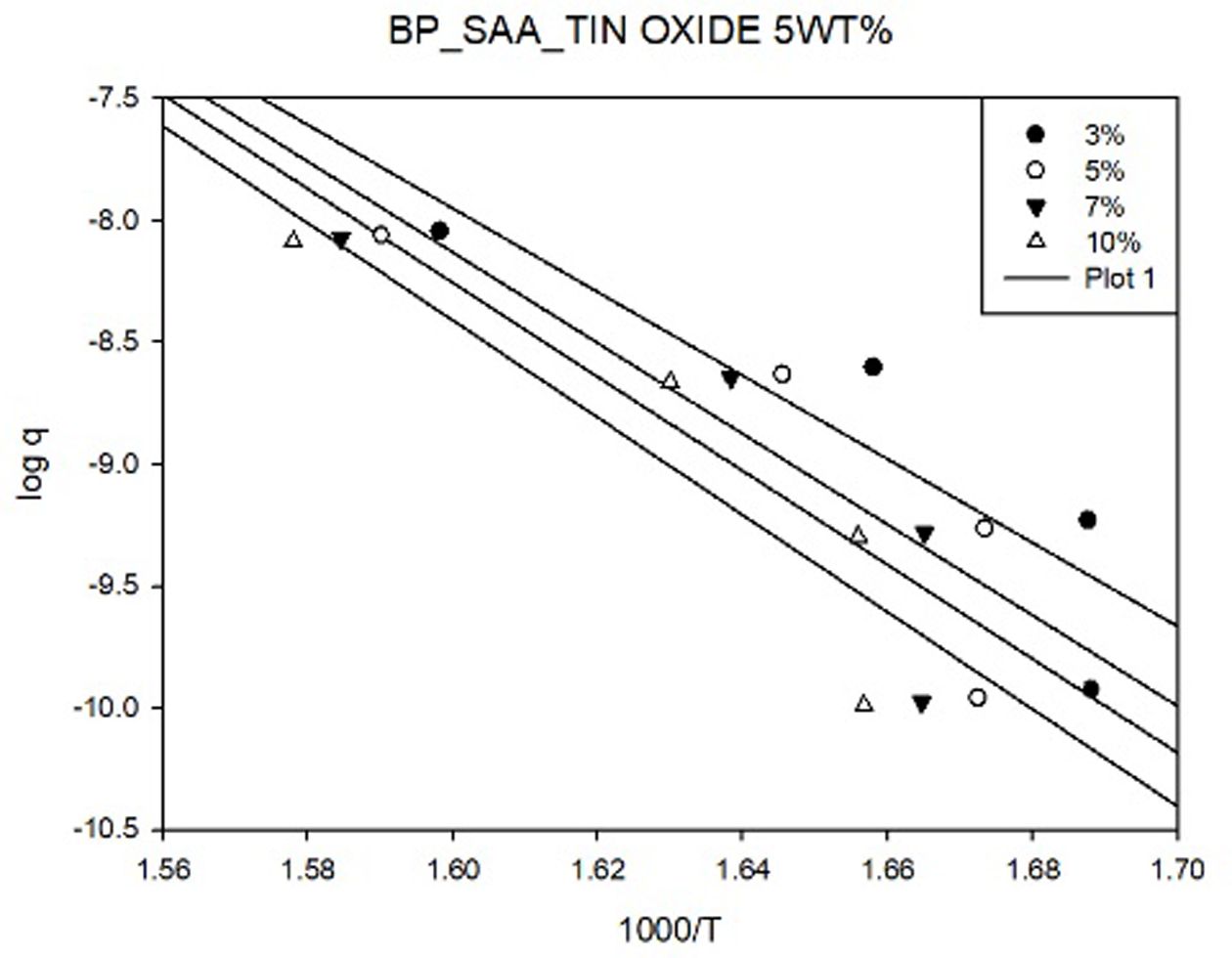

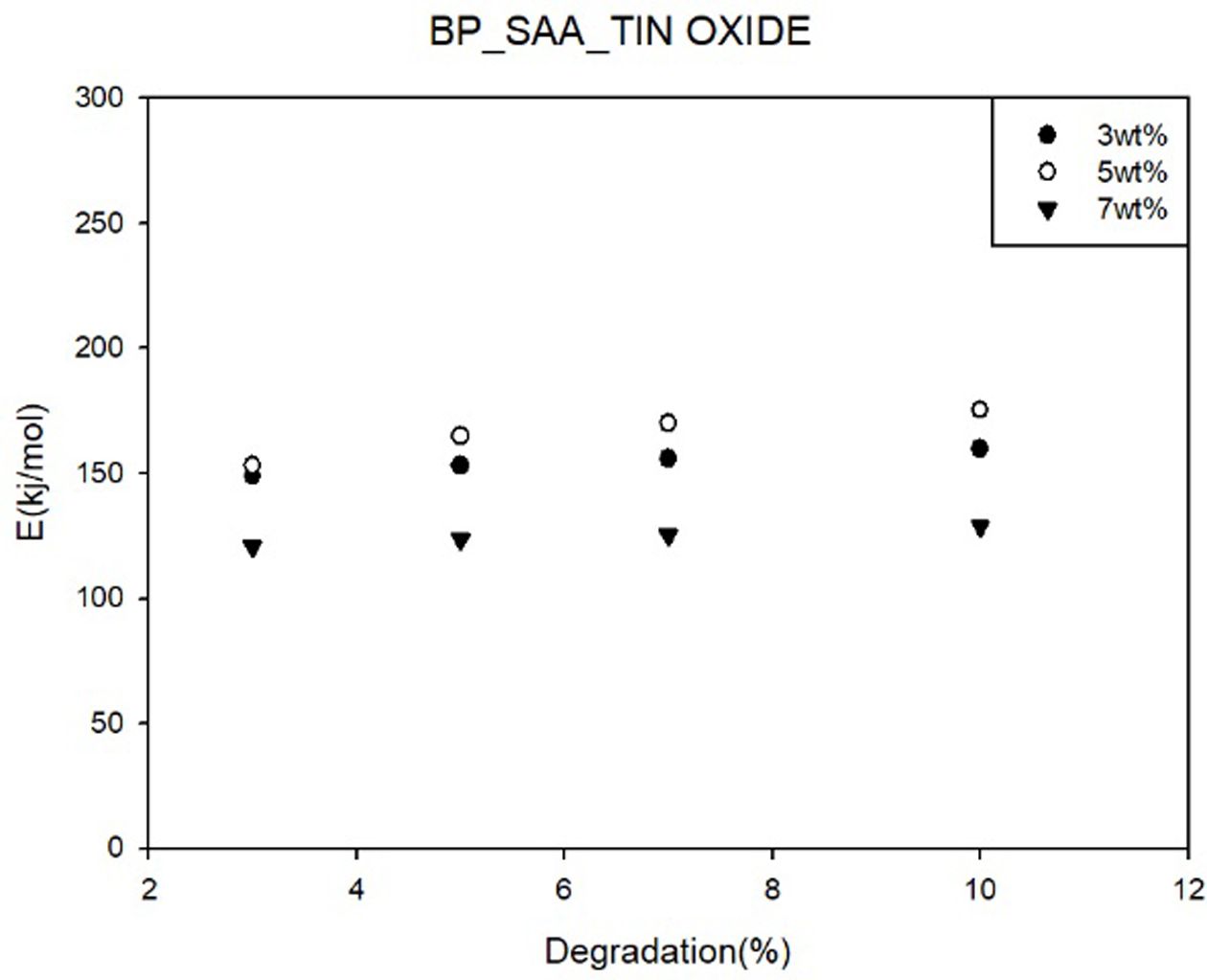

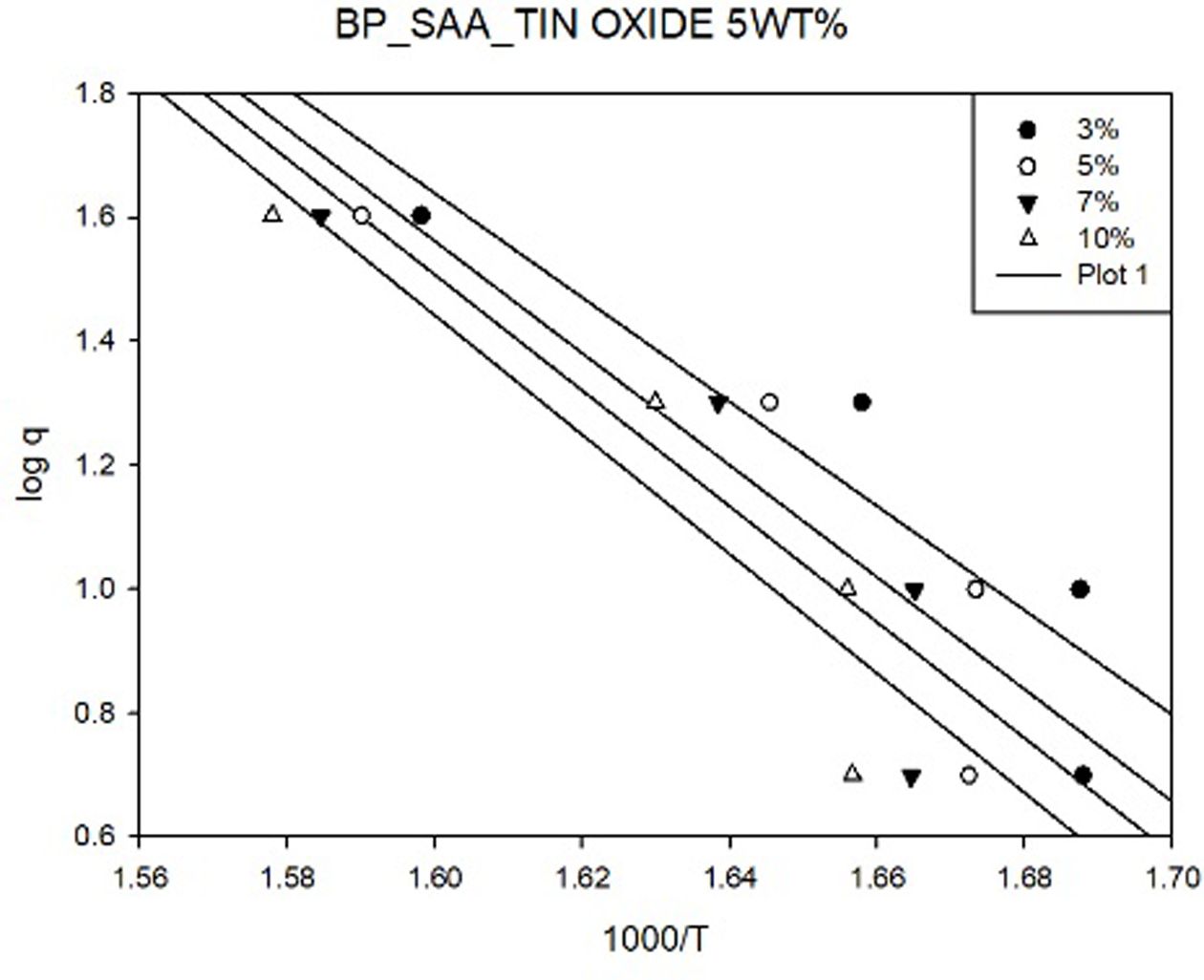

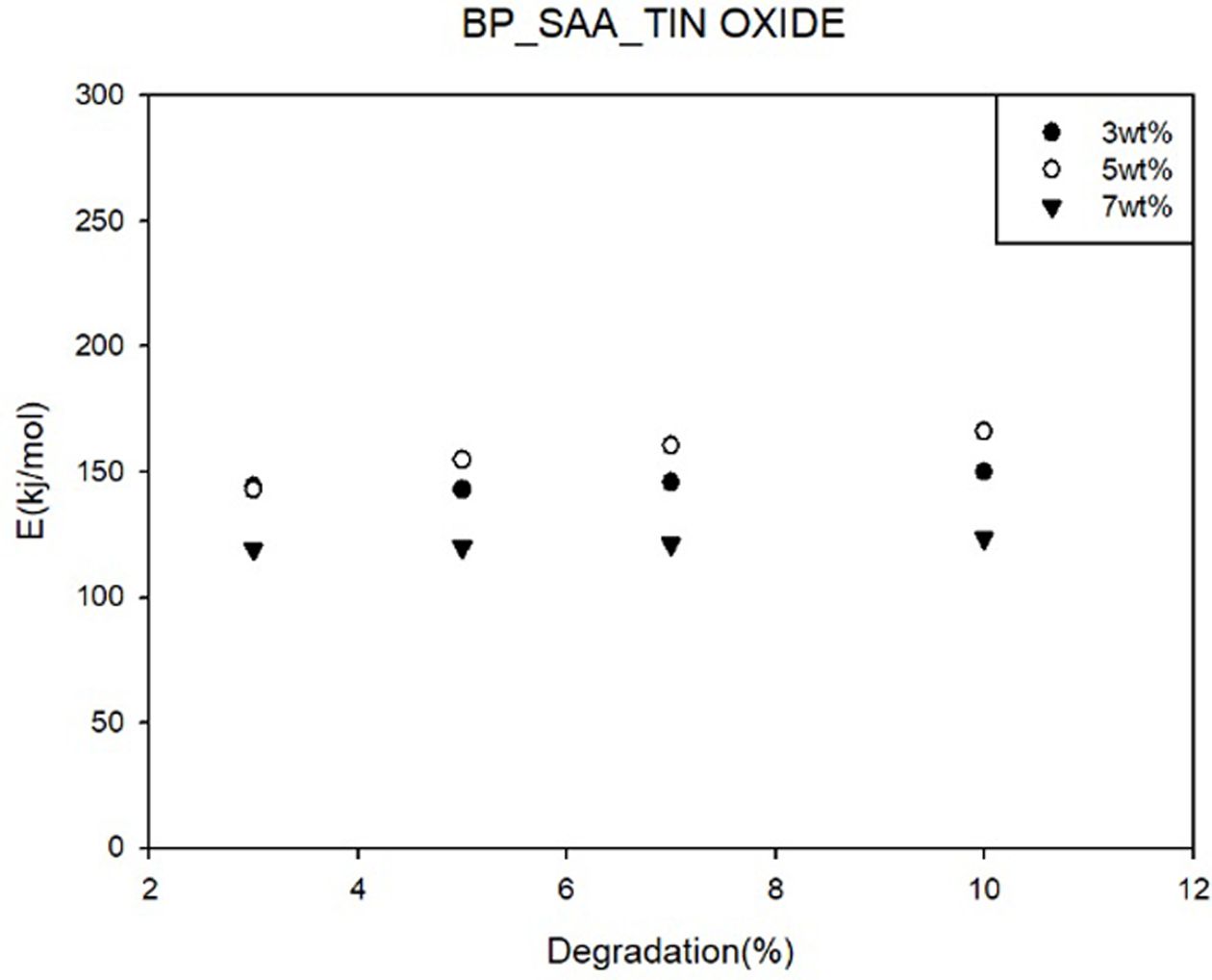

Fig. 6에 Flynn-wall 방법에 의해 구한 그래프를, Fig. 7에 Kissinger 방법에 의해 구한 그래프를 나타내었다. 또한 각각의 플롯에서 기울기를 이용해 활성화 에너지를 계산하였고, 이를 Fig. 8과 9에 나타내었다.

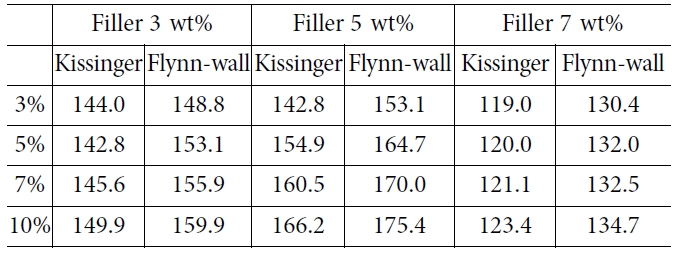

이를 이용해 무게비에 따른 활성화 에너지 변화를 Table 1에 나타내었다.
Tin(IV) oxide의 함량의 증가에 따라 3 wt%에서 5 wt%까지는 분해에 필요한 활성화 에너지가 증가하였지만 7 wt%의 경우 분해에 필요한 활성화 에너지가 오히려 감소하는 것을 확인할 수 있었다. 이는 함량 증가에 따른 filler의 응집에 의해 액정 형성시 방해요인으로 작용하여 활성화 에너지가 감소하는 것으로 파악된다

3.4 LFA를 이용한 열전도도 측정

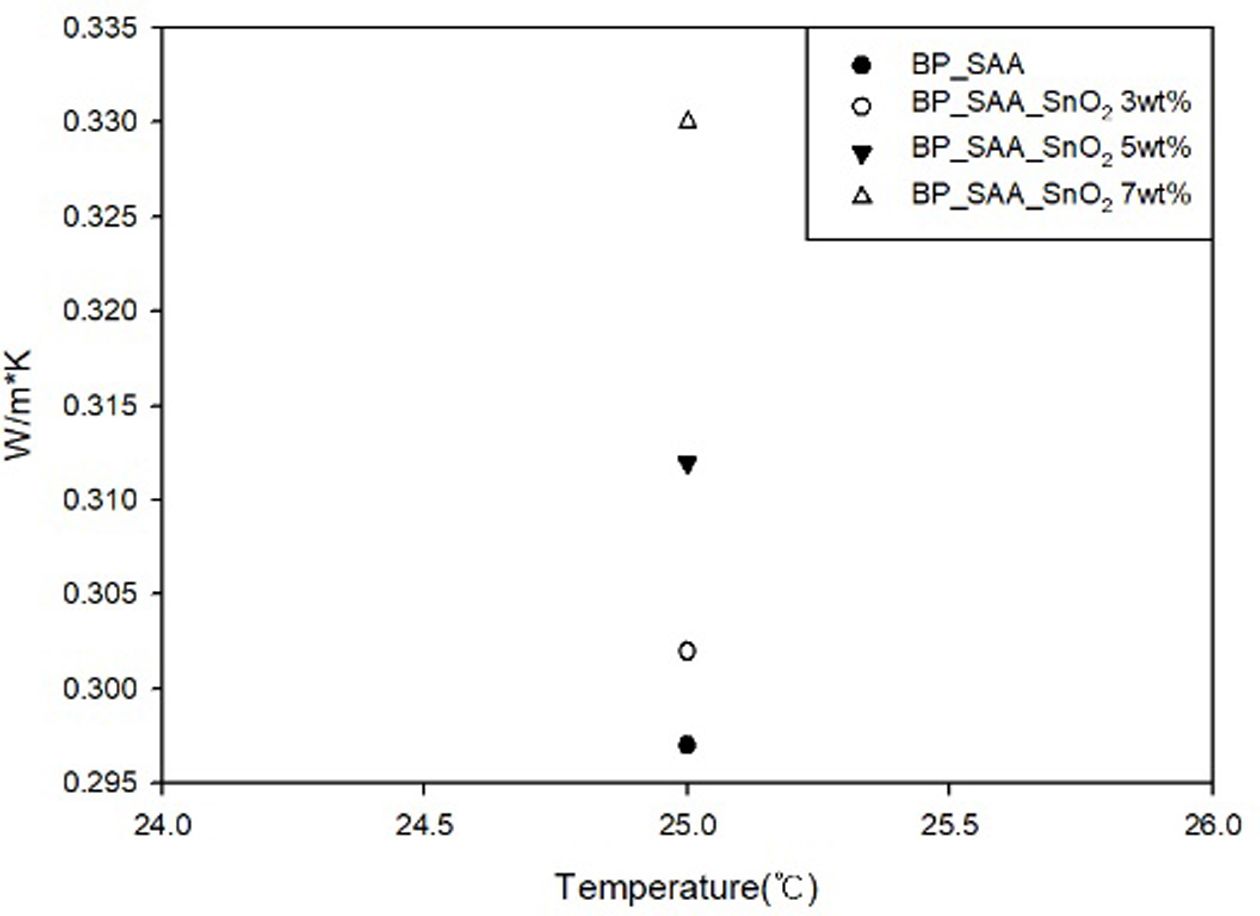

LFA를 이용한 열전도도 측정 결과는 Fig. 10에 나타내었다. Filler 함량의 증가에 따라 열전도도가 증가하는 양상을 볼 수 있는데, 이는 filler가 열을 전달하는 경로를 형성해 열을 전달하는 것으로 추측된다.

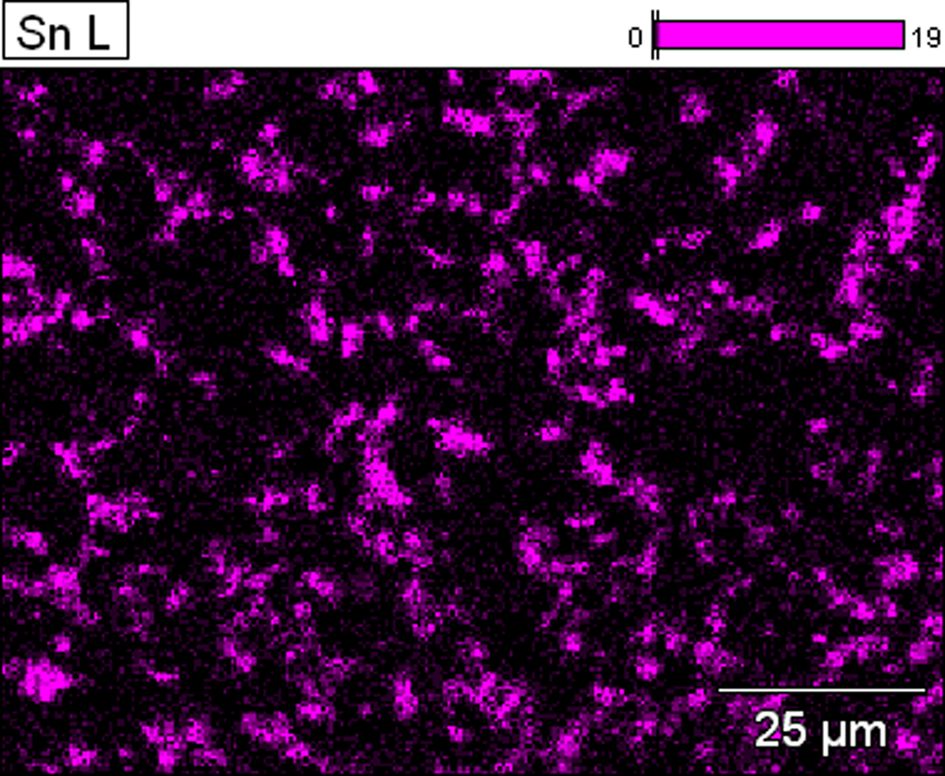

액정 에폭시 BP를 합성하고 전기적으로 우수한 물성을 갖는 Tin(IV) oxide를 충전제로 선택하여 분산 및 경화시킨 후 열분해시 필요한 활성화 에너지를 측정하고, LFA를 이용해 열전도도를 측정하였다. 그 결과 Filler 함량 증가에 대해 초기 열분해 활성화 에너지는 5 wt%에서 최고치를 나타낸 반면 열전도도는 함량이 증가할 수록 증가하는 것을 확인하였다. 이는 함량 증가에 따라 filler가 열전달 경로를 더 많이 형성해 열전도도가 증가하는 것으로 파악이 되며, 반면에 열분해 활성화 에너지의 경우. Fig. 11의 EDS 이미지에서 확인할 수 있었듯 응집에 의한 감소가 발생한 것으로 추정된다. 따라서 복합재료의 열전도도와 내열성을 동시에 증가시키기 위해서는 filler의 표면개질이나 가공을 처리를 진행해 분산성을 높이면 함량에 따라 열분해 활성화 에너지 또한 증가할 것으로 추정된다.

본 연구는 한국연구재단의 기초과학연구 프로그램 지원으로 수행되었습니다(NRF-2018R1A2B60004512).
